昆山市邦程特殊钢有限公司

即刻沟通

18051854349

DSS VIDEO

MORE+
  • 1932年创建

  • 30余种系列

  • 60出口超过60个国家

  • 品牌欧美品牌高度认可

产品中心

-乌 克 兰 DSS 粉 末 钢-

  • 传统高速钢

  • PK
  • 粉末高速钢

  • 用大型电弧炉熔炼,经过除气除渣(二次精炼)过程,倒入坩锅,浇铸入模,冷却成合金钢锭,轧制成材。

  • 工艺

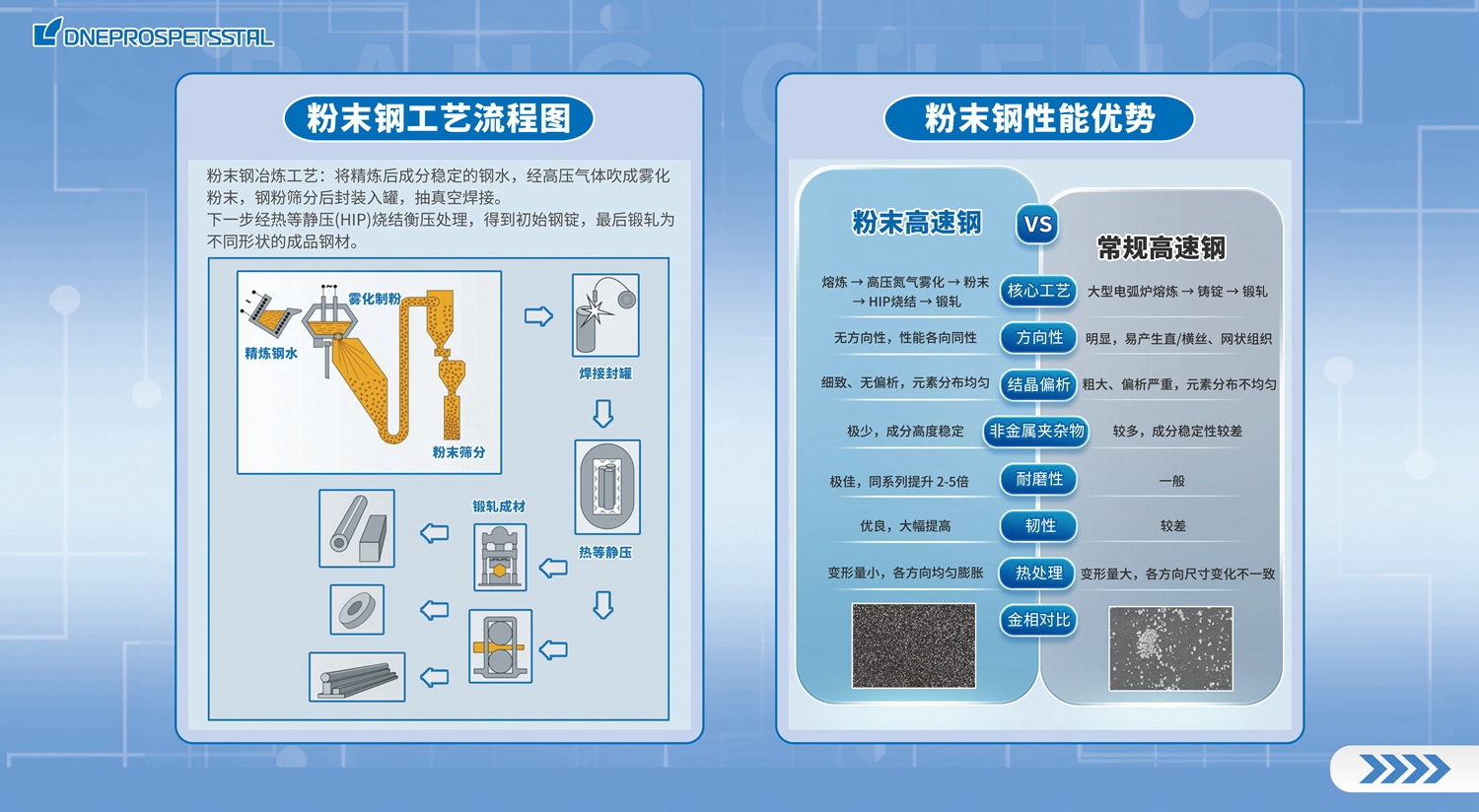

  • 用较小熔炉,经二次精炼,熔炼出成份稳定的钢水,经由细浇孔流出,吹高压氮气雾化,急冷成微细钢粒粉末,经严格筛粉,封装入罐,抽真空,完成气密,再经过HIP烧结衡压处理,轧制成材。

  • 传统高速钢易产生直丝及横丝,以及网状组织和水纹组织,有明显的方向性。

  • 方向性
  • 粉末高速钢经由极细的钢粒加压烧结而成,所以各个点的压缩强度、冲击值,抗折力、韧性都相同。

  • 传统高速钢因在制成合金钢锭时碳化物太早析出,造成结晶颗粒粗大化,大小不均匀。

  • 结晶颗粒
  • 粉末高速钢经由HIP烧结,内部组织细致均匀。

  • 以同系高速钢为例,传统高速钢(JIS: SKH-9;AISI: M2)热处理后硬度为HRC: 62-64度。

  • 热处理硬度
  • 粉末高速钢PM23(ASP23)热处理后硬度值可达到HRC:64-67度。

  • 传统高速钢因有方向性,热处理后尺寸长大不一致,甚至有些地方尺寸会缩小,变形量大。

  • 热处理变形
  • 粉末高速钢由极细小的钢粒粉末结合,热处理后材料尺寸会较原先大一点,且各方向同时加大,变形量小。

  • 传统高速钢在熔炼过程中各元素分布不 均匀,当热处理与碳结合形成碳化物时,因分布位置不平衡而产生偏析。

  • 偏析现象
  • 粉末高速钢各元素分布均匀,无偏析现象。

  • 存在部分少量非金属夹杂物,成型后成份稳定性较差。

  • 非金属介在物
  • 粉末高速钢每一颗钢粒都经过严格筛选,内含的杂质及非金属物趋近于零,成型后成份很稳定。

  • 同系种高速钢,碳含量低,元素含量低,各元素与碳结合形成的碳化物少,耐磨性明显不及粉末钢。

  • 耐磨性
  • 粉末高速钢的耐磨性明显优于传统高速钢,且颗粒细小均匀,没有偏析,耐磨性依使用情形不同可增加2~5倍。

  • 传统高速钢内部碳化物颗粒结晶粗大,组织偏析,韧性差。

  • 韧性
  • 粉末高速钢结晶颗粒细致均匀,无方向性,韧性大大提高。

  • 金相图对比

DSS特钢集团

-全局发展,提供一体化服务-

即刻沟通

18051854349

DSS粉末钢典型应用

企业相册
